Параметры эксплуатации
температура окружающего воздуха, °С
0…+50 или -40...+70
относительная влажность окружающего воздуха, %
не более 80 при 35 °С
атмосферное давление, кПа
84…106,7
Средняя мощность, потребляемая прибором, не превышает
5 ВА.
Средняя наработка на отказ 35000 ч.
Средний срок службы 10 лет.
Приборы предназначены для монтажа на DIN-рейку (см. прил.1) или щитового монтажа
Входные/выходные сигналы
Диапазон входного сигнала (перепад давления)
0... 10 кПа
Максимальное входное давление (перегрузка) не должно превышать 15кПа
Кол-во независимых дискретных выходов моноблока 4..48
Кол-во независимых дискретных выходов блока ДВ82
2..48
Кол-во независимых блоков ДВ82
1..16

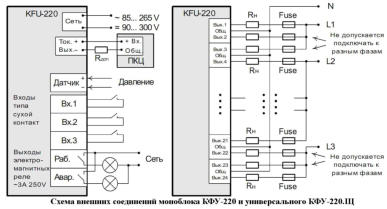

Электрические параметры КФУ-220, КФУ-ГБ, ДВ-82
Симисторные ключи - 600В 2А, для управления нагрузкой ~250В 1A
ВНИМАНИЕ: Выходные каналы и сетевое питание не имеют защиты от тока
короткого замыкания.
Напряжение питания:
− 85..265В; =90..300В
− Рекомендуемый предохранитель по выходному каналу 2А.
− Рекомендуемый предохранитель по сетевому питанию 1А

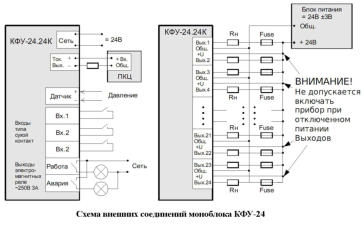

Электрические параметры КФУ-24
Симисторные ключи - 600В 2А, для управления нагрузкой ~250В 1A
ВНИМАНИЕ: Выходные каналы и сетевое питание не имеют защиты от тока
короткого замыкания.
Напряжение питания:
=12..36В
− Рекомендуемый предохранитель по выходному каналу 15А.
− Рекомендуемый предохранитель по сетевому питанию 1А
Контроллеры фильтрационных установок
Цены значительно снижены. Вы можете в этом убедиться, заглянув в наш прайс:
www.asu33.ru/price/kfu_price.pdf
Контроллер управления регенерацией фильтра - прибор, предназначеный для управления
электромагнитными клапанами (~220В или =24В) в установке очистки рукавных и картриджных фильтров.
Прибор осуществляет управление дискретными выходами (количество выходов зависит от
модификации КФУ), в режимах измерения давления или таймера, по устанавливаемому пользователем
временному интервалу. Прибор рассчитан на непрерывную работу. Текущее состояние прибора
отображается на единичных светодиодных индикаторах. Прибор работает в режимах автоматического,
дистанционного и ручного управления. Для удалённого контроля давления предусмотрен токовый выход
4/20 мА, для подключения вторичного прибора или системы АСУТП.
В режиме контроля чистоты фильтра по перепаду давлений (с помощью встроенного датчика
дифференциального давления), прибор следит за разницей давлений до и после фильтра, соответствии с
уставкавками давлений и временными интервалами срабатывания выходных каналов, осуществляет
запуск и остановку цикла регенерации фильтров а также индикацию аварийных ситуаций, в соответствии
с выбранной временной задержкой индикации аварии. В режиме управления очисткой фильтра по таймеру,
прибор на разницу давлений не реагирует, и осуществляет запуск и останов цикла регенерации в
соответствии с временными задержками таймера.

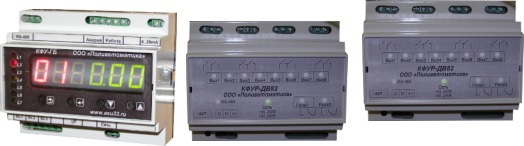

В распределённой версии КФУ-ГБ может управлять блоками ДВ как в последовательном, так и в
параллельном режимах. Количество параллельно работающих блоков ДВ выбирается в меню.
Моноблоки КФУ
Руководство по эксплуатации КФУ-220 (~220В)
www.asu33.ru/re/kfu220_24_re_04.pdf
Руководство по эксплуатации КФУ-24 (=24В)
www.asu33.ru/re/kfu24_24_re_02.pdf
Распределённая версия
Руководство по эксплуатации КФУ-ГБ
www.asu33.ru/re/kfu_gb_re04.pdf
Версия 2018/12/17:
http://www.asu33.ru/re/kfu_gb_re06.pdf
Руководство по эксплуатации ДВ-82
www.asu33.ru/re/do82_re_03.pdf
Версия 2018/12/17:
http://www.asu33.ru/re/do82_re_04.pdf
Универсальный контроллер щитового монтажа КФУ-220.Щ
Новый прибор КФУ220.Щ представляет собой гибрид моноблока КФУ220 и распределённой версии
КФУ-ГБ. Он имеет на борту 2 реле и до 16 дискретных симисторных выходов для управления
клапанами и, при этом, может управлять блоками ДВ по RS-485.
Таким образом, он один может заказываться вместо моноблоков КФУ220 с
числом каналов до 16 включительно и в комплекте с одной ДВ82 при
необходимости замены КФУ-220.24.
Дополнительно к полной замене существующих приборов он имеет:
- построение кривой изменения перепада давления на дисплее;
- архивацию на flash карте данных по перепаду давления;
- возможность подключения цифровых датчиков (например, температуры) и
архивации их значений.
Руководство по эксплуатации: www.asu33.ru/re/kfuj_re_v01_01_1.pdf
